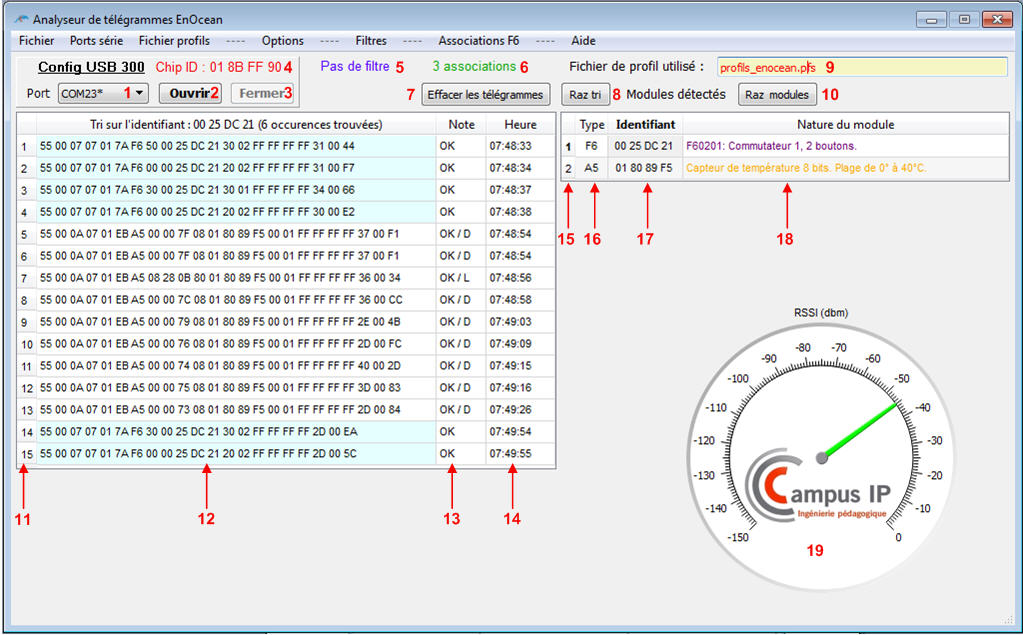

Cette interface est utilisée pour la capture de télégrammes et pour l'affichage des fichiers de télégrammes.
- 1: Liste des ports série détectés.
- 2: Bouton d'ouverture du port série.
- 3: Bouton de fermeture du port série.
- 4: Affichage de l'identifiant du dongle USB300.
- 5: Affichage des filtres en cours.
- 6: Affichage des associations des capteurs de type F6.
- 7: Bouton d'effacement des télégrammes capturés.
- 8 : Bouton de remise à zéro des recherches. Uniquement visible si un tri (Identifiant ou learn) est en cours.
- 9: Zone d'affichage du fichier de profil actullement utilisé ou en cours d'éditiion.
- 10: Bouton d'effacement des modules qui ont émis les télégrammes.
- 11: Nombre de télégrammes capturés.
- 12: Lignes d'affichage des télégrammes capturés. Fond bleu si un tri sur identidiant est en cours. Fond rose si un tri sur identidiant plus learn est en cours.
- 13: Zone de commentaires relatifs aux télégrammes capturés.
- OK : Indique qu'aucune erreur de crc n'a été détectée. Sinon on affiche Erreur.
- D ou L : Indique s'il s'agit d'un télégramme de données ou de learn. (Uniquement pour les capteurs de type D5 ou A5)
- 14: Heure de capture du télégramme.
- 15 : Nombre de modules qui ont émis les télégrammes.
- 16 : Type de télégramme. (RORG, voir le document EnOcean_Equipment_Profiles_EEP_V2.6.pdf)
- 17: Identifiants uniques des modules qui ont émis les télégrammes.
- 18 : Description des modules qui ont émis les télégrammes.
- Affiche "Nouveau capteur. Appui sur le bouton Learn." si le module (type D5 ou A5) a émis un télégramme de données avant un télégramme de learn.
- Affiche "Non décodable. Profil inconnu." si le profil n'est pas défini dans le fichier de profils choisi.
- Dans le cas de télégrammes F6, affiche "Non décodable. Pas de profil F6 associé" si le capteur n'a été associé à aucun profil.
- 19 : Indicateur de niveau de réception. La couleur de l'aiguille varie selon le niveau.
